Kabel håndliste

Kabelgelænder vs kabelbalustrade: Forstå forskellen

De to udtryk er relaterede, men beskriver forskellige produkter med forskellige funktioner og kodekrav.

Når der specificeres kabelgelænder til en trappe, er kravet om topskinnegreb ikke til forhandling under de fleste bolig- og kommercielle regler. Vionta Metal designer gelændersamlinger med dette overensstemmelseskrav som udgangspunkt.

Hvad er et kabelgelænder?

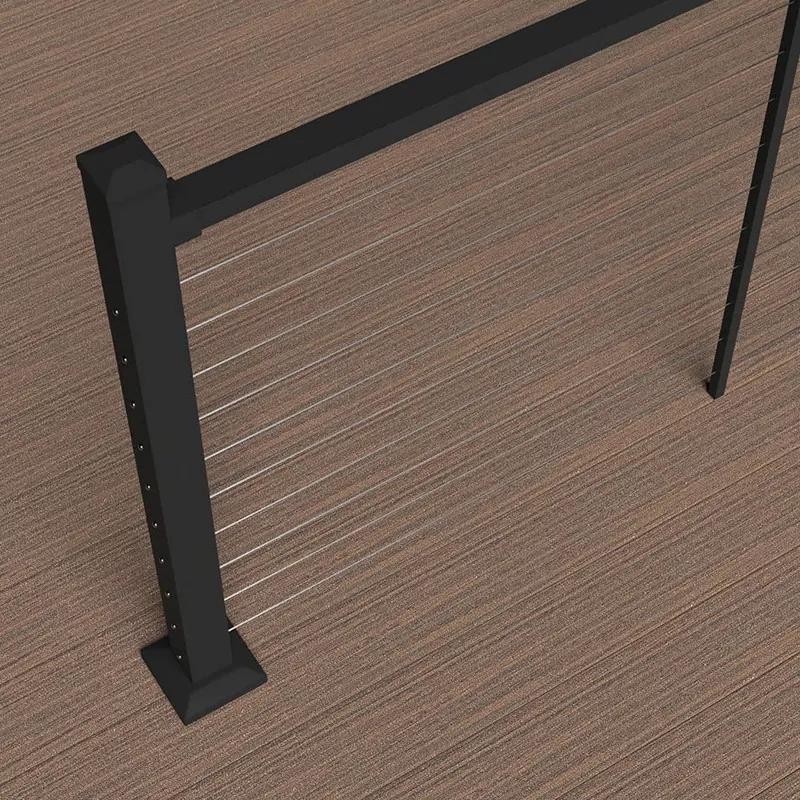

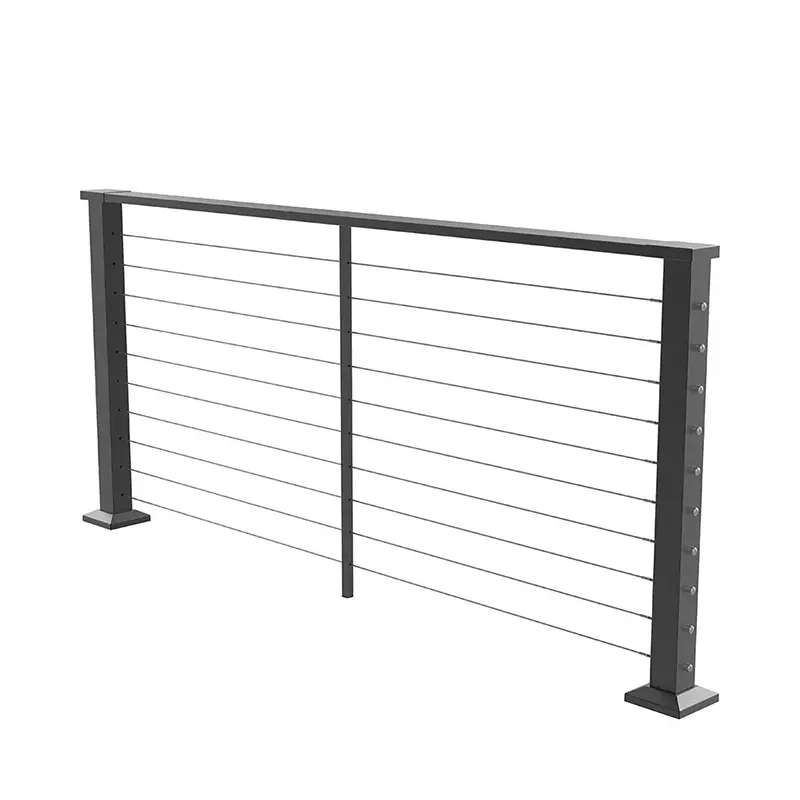

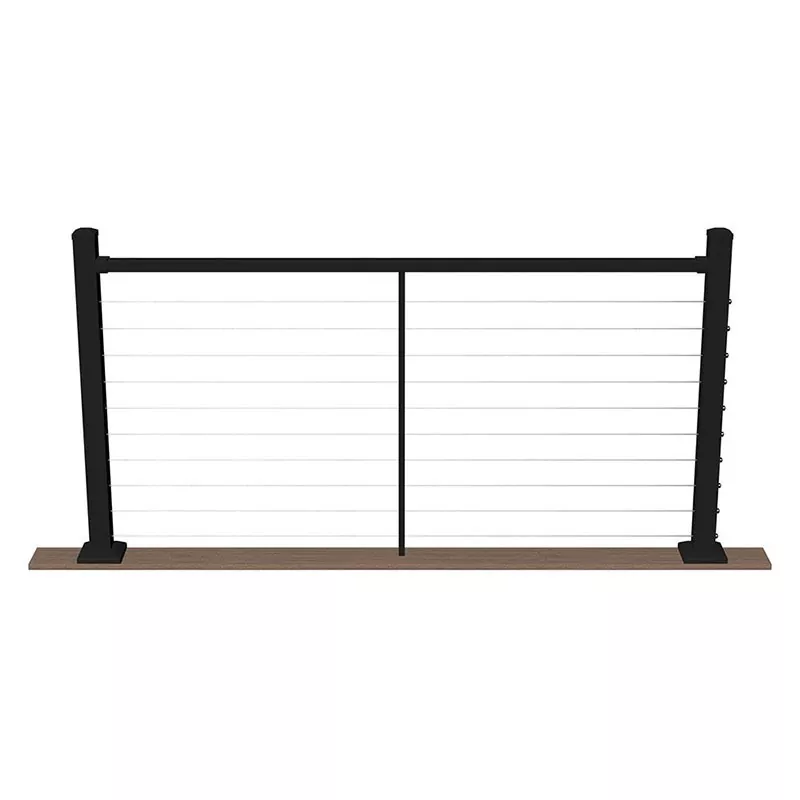

Et kabelgelænder er et rækværk, hvor vandrette kabelføringer af rustfrit stål giver udfyldningen mellem strukturelle stolper, med en kontinuerlig gribelig topskinne, der løber over dem. Kabelfyldningen erstatter traditionelle solide balustre eller paneler, og bevarer sigtelinjer, samtidig med at de opfylder de strukturelle sikkerhedskrav for et kode-kompatibelt afskærmnings- eller gelændersystem.

Den øverste skinne er det definerende element. Det skal være gennemgående, i den korrekte højde og give et gribeligt tværsnit, der gør det muligt for brugerne at bevare kontakten, når de krydser trapper eller ramper. Vionta Metal leverer topskinner i runde rustfrit stålrør (den mest almindelige specifikation) og tømmerkappet kanal (til applikationer, hvor der kræves en varmere gribeflade).

Materialee muligheder

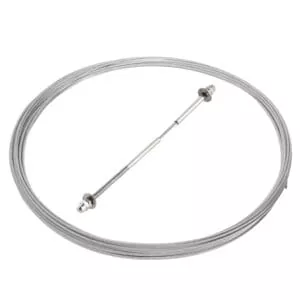

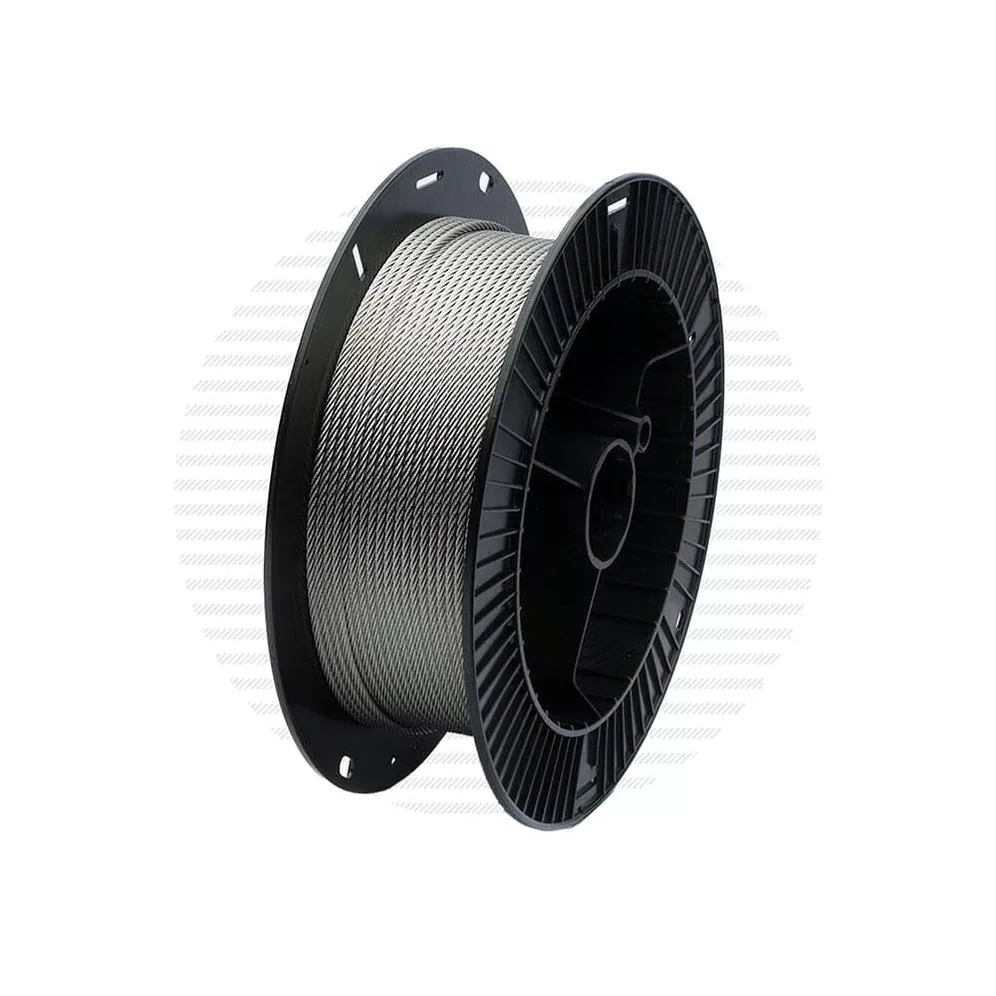

Alle kabler, stolper og fittings leveres i 304 eller 316 rustfrit stål. Den passende kvalitet afhænger af installationsmiljøet:

Angiv den samme kvalitet for kabel, stolper, fittings og topskinnerør for at undgå galvanisk korrosion mellem uens metaller.

Tekniske specifikationer

Kode OverholdelseReference

Kabelgelændersystemer bruges i projekter på tværs af flere regulatoriske rammer. Følgende gælder specifikt for gelænderkrav (ikke afskærmnings-/balustradebestemmelser):

Vionta Metals standard rundrørs topskinne (Ø 42,4 mm) falder inden for det gribelige område for IRC, IBC, AS 1428.1 og NBC krav. Produktdimensionelle data og materialecertifikater er tilgængelige på anmodning for at understøtte overensstemmelsesindsendelser.

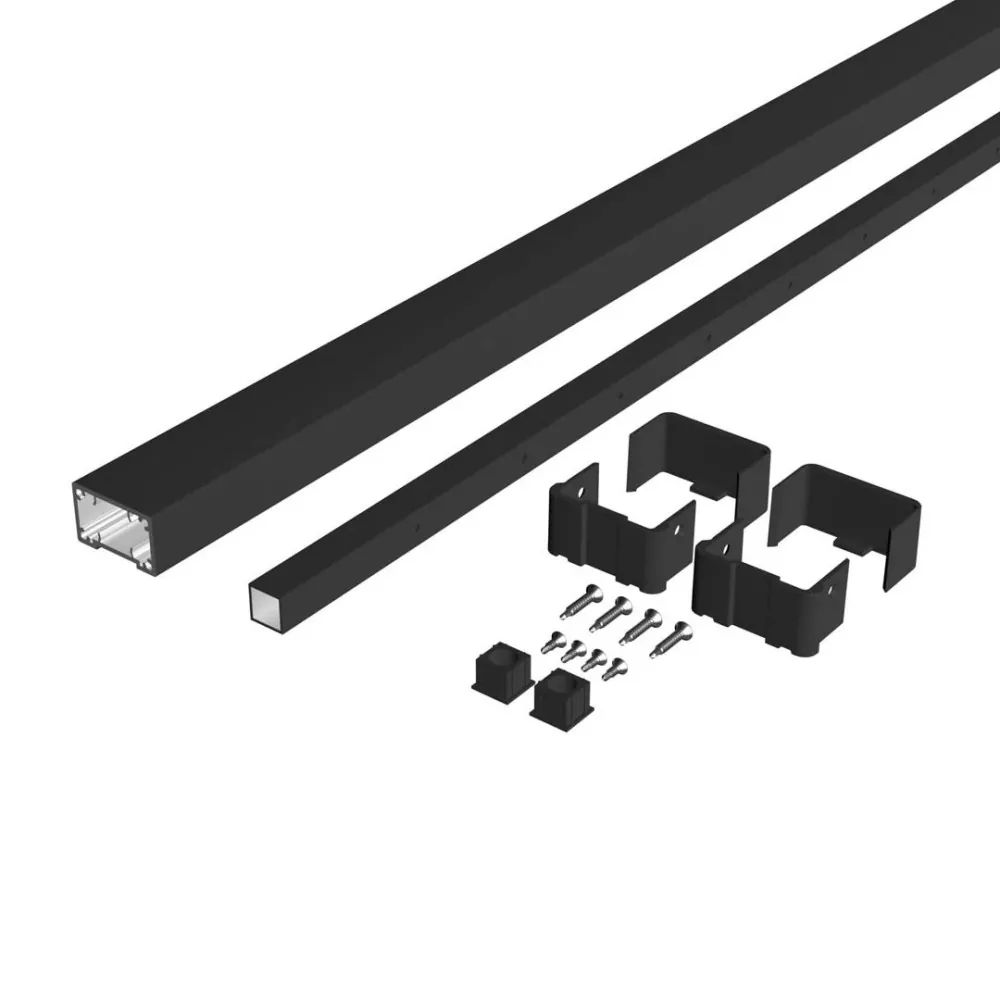

Systemkomponenter

Applikationsscenarier

Kabelgelændersystemer er specificeret, hvor der kræves et kode-kompatibelt, gribeligt gelænder sammen med en åben kabeludfyldning. Almindelige applikationer omfatter:

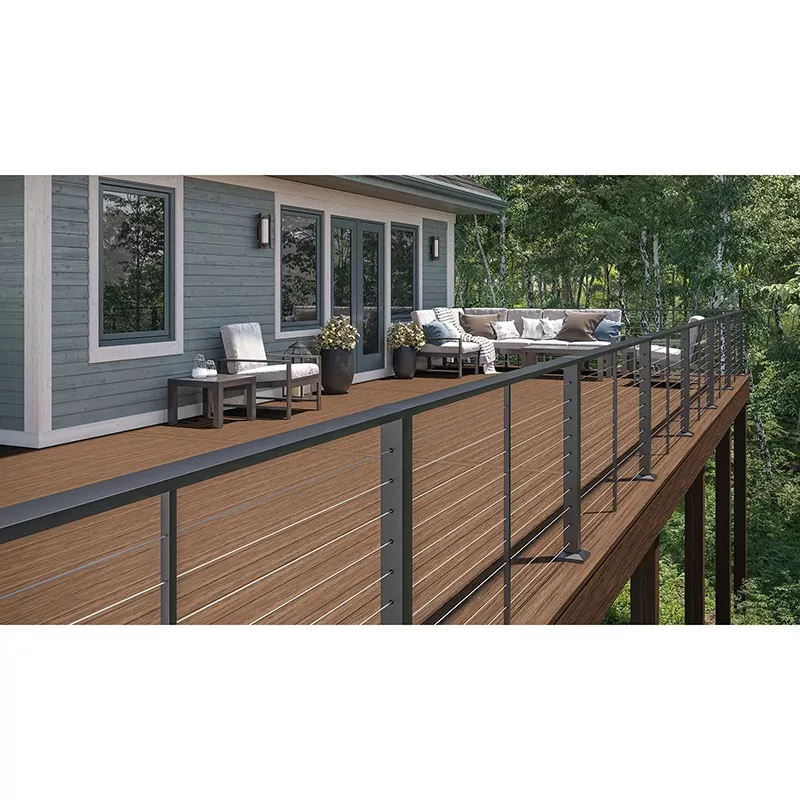

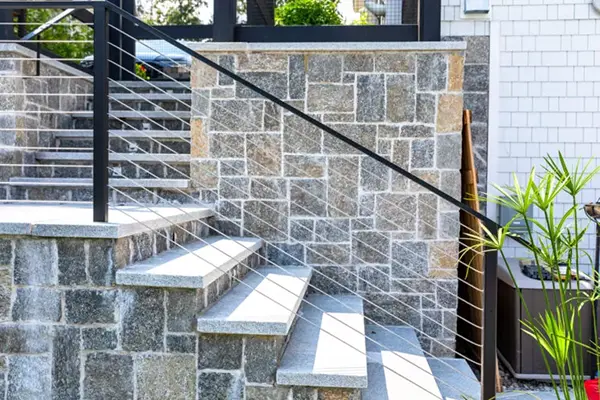

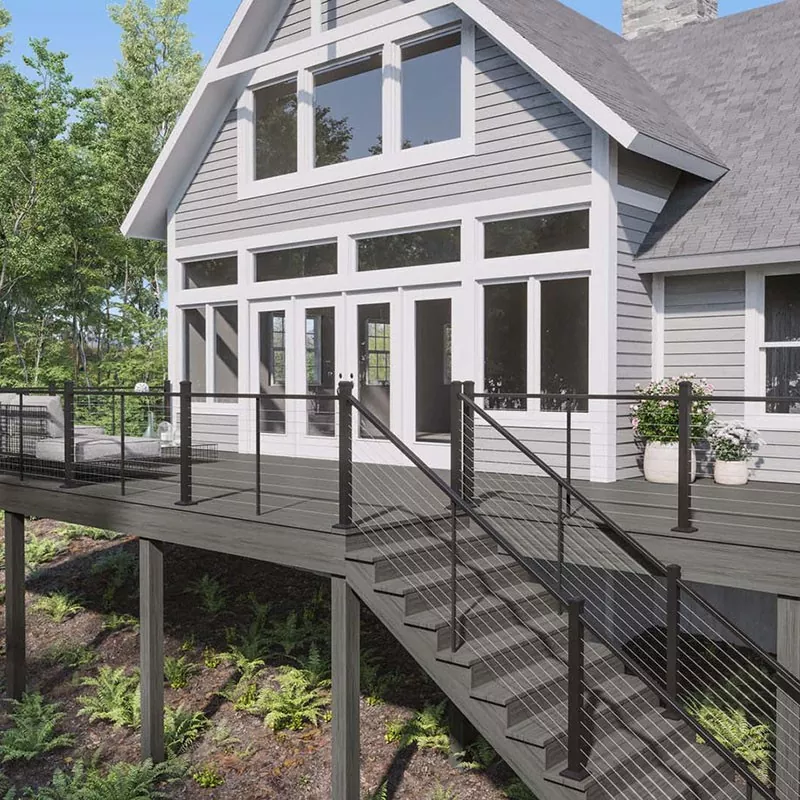

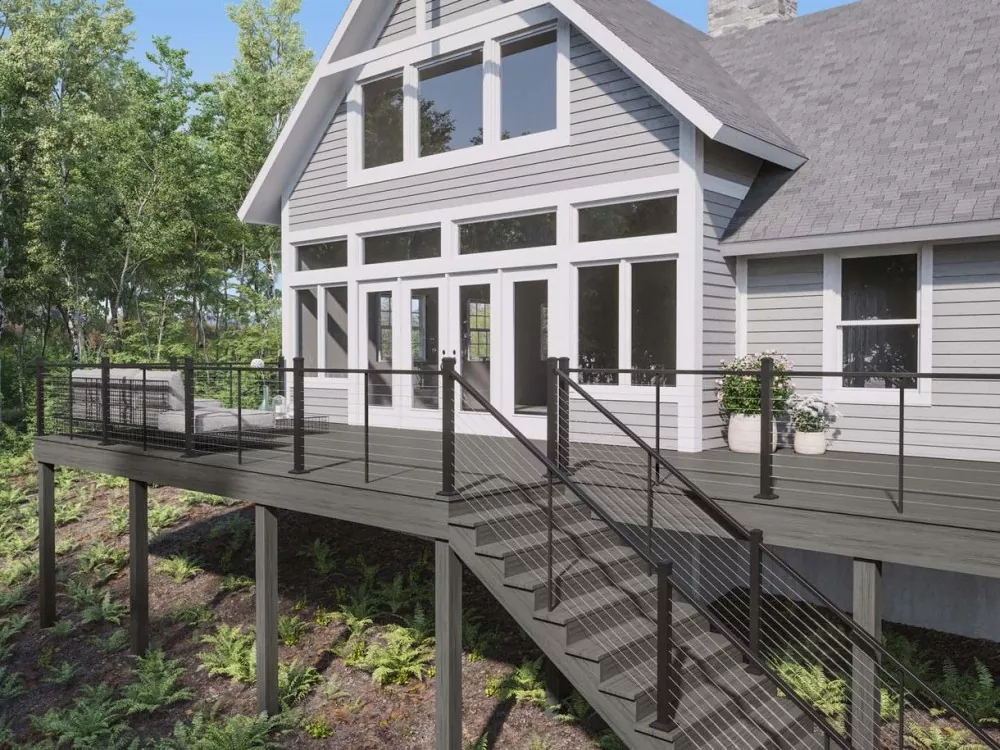

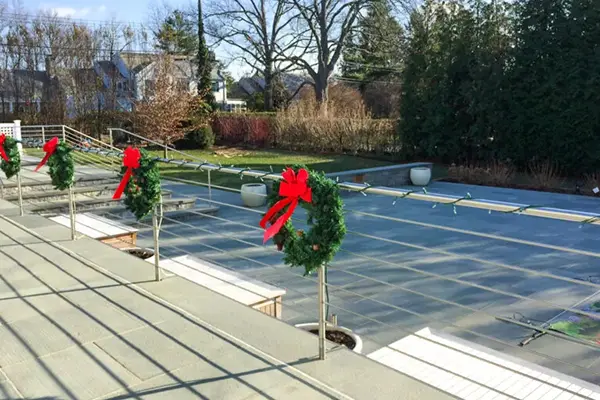

Indvendige boligtrapper og loftstrapper — Udvendige tømmerdækstrapper — Kommercielle trappekerner i beton og stål — Hotel- og gæstfrihedstrapper — Offentlige trappe- og rampegelændersystemer — Mezzanin- og galleritrappeforbindelser — Rulletrapper og bevægelige gangbroer

Tilpasningsmuligheder

Vionta metalfremstiller kabelgelændersystemer til projektspecifikke krav. Følgende parametre kan alle specificeres i ordrefasen:

OEM- og private label-programmer er tilgængelige for importører og byggevaredistributører. Kontakt riley@viontametal.com med projekttegninger eller specifikationer for et skræddersyet tilbud.

Installationsoversigt

Installation af kabelgelændere på en trappe følger samme sekvens som et fladt dæksystem, med yderligere hensyn til trappens skråvinkel og kontinuerlige topskinneløb.

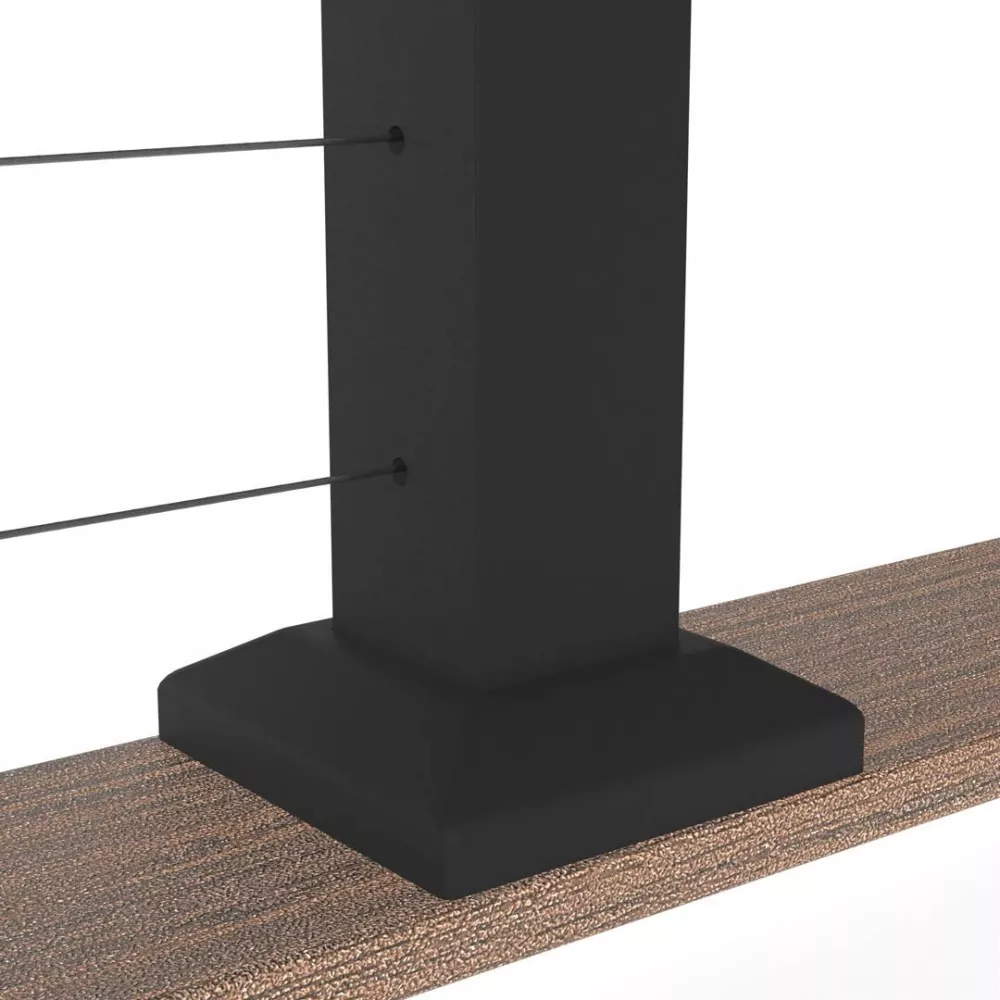

1. Fastgør stolpebundpladerne til trappestrengen eller underlaget ved specificerede centre. Til trappeapplikationer er stolper typisk sat på et lodret lod, ikke vinkelret på riven.

2. Sæt stolperne i lod og fastgør bundpladerne. Bekræft justering med en strenglinje fra top til bund stolpe.

3. Fremføringskablet løber gennem stolper og mellemføringer. På rivede trappeløb anvendes kabelvinkelbeslag ved top- og bundstolper.

4. Påfør spænding til kabelføringer i henhold til Viontas spændingsspecifikationsark. Målspændingen varierer efter kabeldiameter og stolpespænd.

5. Fastgør den øverste skinne — kontinuerligt fra den øverste afsats til den nederste nyl. Vægbeslag fastgør skinnen til murværk eller træ, hvor det er nødvendigt.

6. Tjek kabelafstand, stolpelod og alt fastgørelsesmoment. Genspænd efter 30 dage.

Vionta metalleverer PDF-installationsvejledninger, trappespecifikke spændingsspecifikationsark og tilpasningsmomentværdier ved hver ordre. Til komplekse trappekonfigurationer kan vores tekniske team levere butikstegninger efter anmodning.

Kvalitetskontrol

Fabriks- og OEM-tjenester

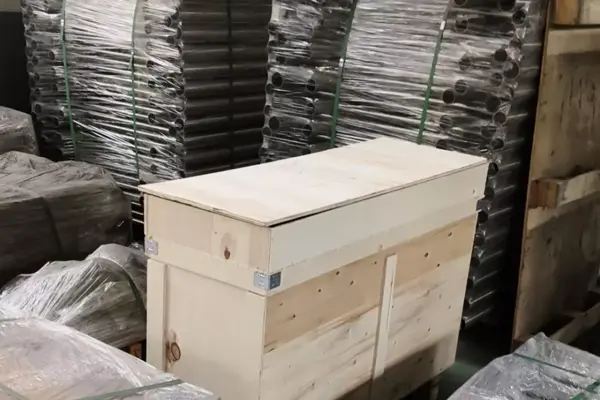

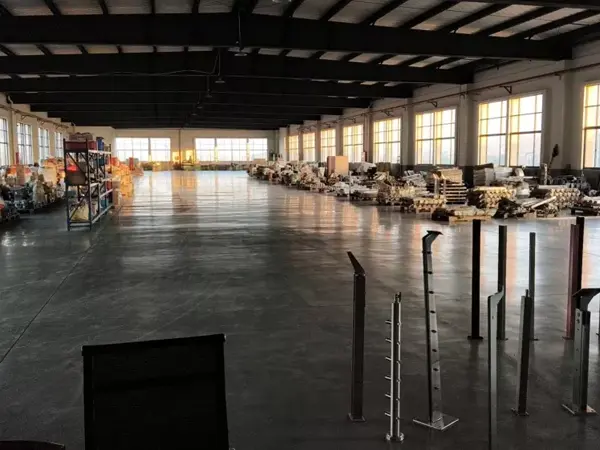

Vionta metaldriver sin egen produktionsfacilitet i Cixi, Ningbo. Vi håndterer ekstrudering, skæring, svejsning, polering, kabelmontage og inspektion før forsendelse internt. OEM- og private-label-programmer er tilgængelige - vi kan fremstille kabelgelændersystemer til dine specifikationer, anvende dine mærkemærker og pakke til dine mærkningskrav.

Vi leverer kabelgelændersystemer til Storbritannien, Tyskland, Holland, Australien, Canada og USA. Materialetestcertifikater og tredjeparts inspektionssupport er tilgængelige for projekter, der kræver det.

Ofte stillede spørgsmål

Hvad er forskellen mellem et kabelgelænder og et kabelgelænder?
Et kabelgelænder inkluderer en gribelig topskinne som det primære funktionelle element - det er den korrekte specifikation til trappeapplikationer, hvor koder kræver et kontinuerligt gelænder. En kabelbalustrade refererer til det komplette beskyttelsessystem (stolper plus kabelfyldning) og inkluderer muligvis ikke en gribelig topskinne. For trapper, specificer kabelgelænder; for dæk- og balkonomkredse, specificer kabelbalustrade.

Hvilke topskinneprofiler er tilgængelige?
Rundt rør i rustfrit stål i Ø 42,4 mm eller Ø 48,3 mm (børstet eller spejlpoleret) og tømmerkappet kanal med et omtrentligt tværsnit på 45×65 mm. De runde rørs muligheder falder inden for det gribelige diameterområde, der kræves af IRC, IBC og AS 1428.1.

Kan kabelgelænder bruges på skrå eller spiralformede trapper?
Ja. Hjørnestolper med kabelvinkelbeslag gør, at kabelføringerne kan ændre retning ved reposer uden brud i udfyldningen. Vionta Metal fremstiller systemer til projektspecifik trappegeometri efter anmodning.

Hvilken kabelkvalitet skal jeg angive til udendørs installationer?
Til de fleste udendørs miljøer er 304-graden tilstrækkelig. For installationer ved kysten, ved vandet eller ved poolen skal du angive 316 overalt - kabel, stolper og alle fittings. Brug samme kvalitet til alle metalkomponenter for at undgå galvanisk korrosion.

Opfylder kabelgelændere kravene til trappegelænderkode?
Ja, når den øverste skinnediameter er inden for det gribelige område (typisk 1,25–2 tommer / 32–51 mm for amerikanske koder). Vionta Metal kan levere specifikationer og dimensionelle data til støtte for overholdelsesdokumentation for IRC, IBC, AS 1428.1, BS EN 1991 og NBC.

Hvad er leveringstiden fra Kina?
Standard produktion og forsendelse tager 15-25 dage afhængig af ordrevolumen og tilpasning. Leveringstider bekræftes på tilbudsstadiet.
